我们的故事还是从一张图说起，看看上面这个图，这是小宝在勘察腻子出问题的项目时，偶然发现的，网格布都已经完全粉化，毫无强度，今天的故事就是关于外保温上的那些耐碱玻纤网的。
优质的耐碱网布有3项主要指标，即耐碱性能、拉伸强度、断裂应变，其中最重要的就是耐碱性能。因为在耐碱性能差的情况下，拉伸强度再大其强力也将在混凝土中急速下降，不能起到抗裂的作用。

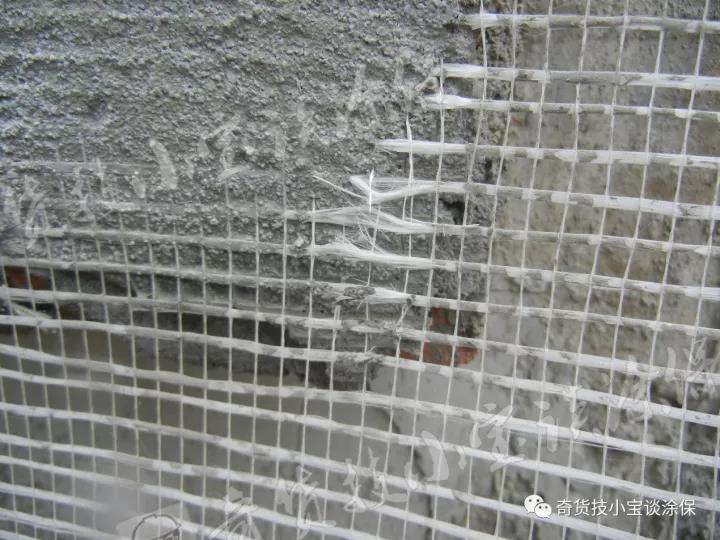

我们先来看看那些伪劣耐碱网格布到底有多么伪，多么劣。看看这编织工艺，这明显是编麻袋片的手艺啊，用在做外保温耐碱网格布上浪费了！

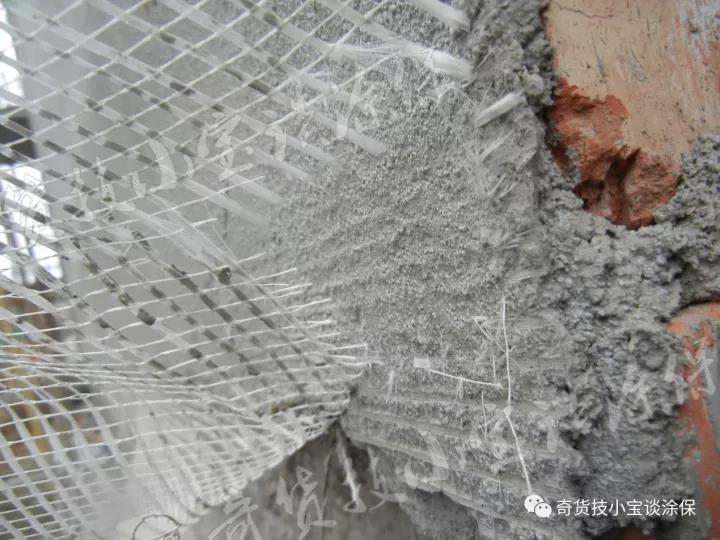

再看下面这个，啧啧，这一绺子一绺子的，还挺具美感，都可以编小辫了。回头保温收尾的时候都可以留在外面了，随风飘扬。
再看看这强度，都不用等着碱腐蚀，轻轻一拉就松散了，你说这个在防护面层里能呆多久？

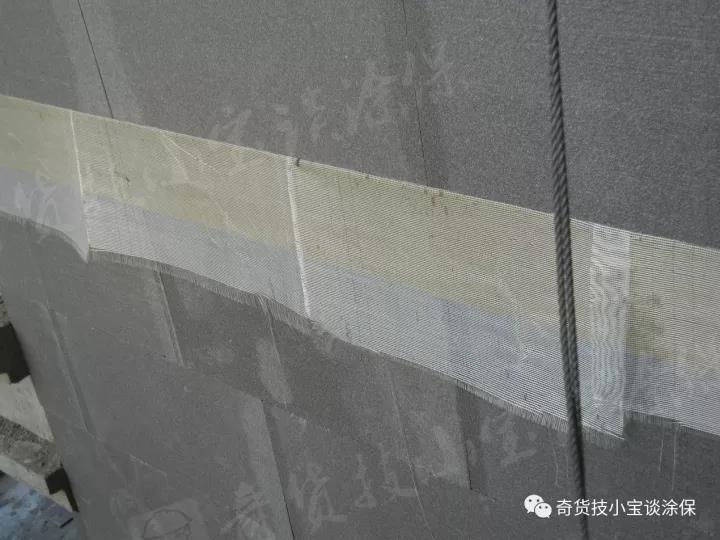

我们再看看这隔离带上挂网格布小旗的，还有穗子边，厉害了，我的哥，是时候展现真正的技术了？尤其难得的是如此整齐划一。
当然更为离谱的是。
这隔离带翻包网是用锚栓来固定吗？然后干挂网？？？
看下图，果然抹完灰是这样的！！！
小宝如果是这个项目负责人，就冲这隔离带的施工工艺，我得罚这项目经理手工画一百遍隔离带节点图，还不带复制粘贴的。
网布的耐碱性能除了玻璃纤维纱的质量外，还需要有涂覆胶的配合。特别是中碱玻璃纤维纱的耐碱性能，主要由涂覆层来保证，所以要求有抗碱的乳胶和足够厚的牢固的涂层。优质的乳胶，除保证主要原材料的质量(主要采用苯乙烯和丙烯酸脂)，辅料的应用也很讲究，要求提高乳胶整体的交联性、抗水性、耐碱性。而劣质胶采用的醋酸乙烯，为了达到涂胶时好操作，加入了过量的碱性物质或硅烷物质，使胶的抗碱性能大大降低。这一类的网格布看起来跟耐碱网格布一样，但是用碱液一泡，就原形毕露了。
而网布的耐碱性能，主要靠网布纱的成分和涂覆胶的抗碱性能来实现。但是，目前市场上耐碱网布的质量良莠不齐，伪劣网布的玻璃纤维网纱有如下几种：一是利用回收的高碱碎玻璃在陶土坩埚拉出的玻璃纤维纱，这种纱强度低，无耐碱性能，是国家明令禁止生产的；二是由碎玻璃球在陶土坩埚上拉出来的，这种纱很脆，且单纤维粗细相差很大，因而强度得不到保证；三是在拼捻过程中，将上述两种纱或将陶土坩埚纱与优质铂金坩埚纱相混合，使网布生产商和普通消费者很难辨别。但是，优质纱与劣质纱生产的网布，一经耐碱试验即可显现差异，劣质产品的耐碱性能基本不达标。
耐碱前后网格布颜色对比，耐碱之后网格布颜色明显变浅；干燥后网格布已经完全不成形，较多的经纬向脱落；
我们再看看上仪器后的状态
优质的网布不仅需要以低的断裂应变(延伸)和高的强度来控制裂变，还需要以一定的柔韧性来实现抗震、抗折。单纤维超过13毫米的玻璃纱不仅强度低，而且柔韧性差、易折，劣质纱与陶土坩埚纱的单纤维直径超过15毫米或更大，这样的纤维织成的网布耐候性、抗冰冻、防震裂性能极差。就像下图中劣质网格布对折后，很容易就折断了，用手捏网格布会有纱线断裂清脆的声音，边缘纱线很容易脱开。
DBJ 14-035-2007<外墙保温应用技术规程>中对网格布的要求是这样的：
从上表中我们不难看出，对于不同的饰面要求的系统也有不同的针对克重、断裂伸长以及耐碱性的明确要求。外保温工程在实际使用中会受到相当大的热应力作用，这种热应力主要表现在保温层上。由于聚苯板、挤塑板、聚氨酯的隔热性能好，其保护层温度在夏季可达80℃。突降暴雨所引起的表面温度变化可达50℃之多，从而加速了保护层的老化，保护层中增强网格布表面有机粘结材料也会因紫外线辐射受到不同程度的破坏，网格布就像是外保温防护面层系统的筋骨，一旦出了问题，后果不堪设想。因此，在建筑外墙保温施工中，建设单位和施工单位要严格把关，防止劣质耐碱玻璃纤维网格布影响建筑外墙保温层的使用寿命。
